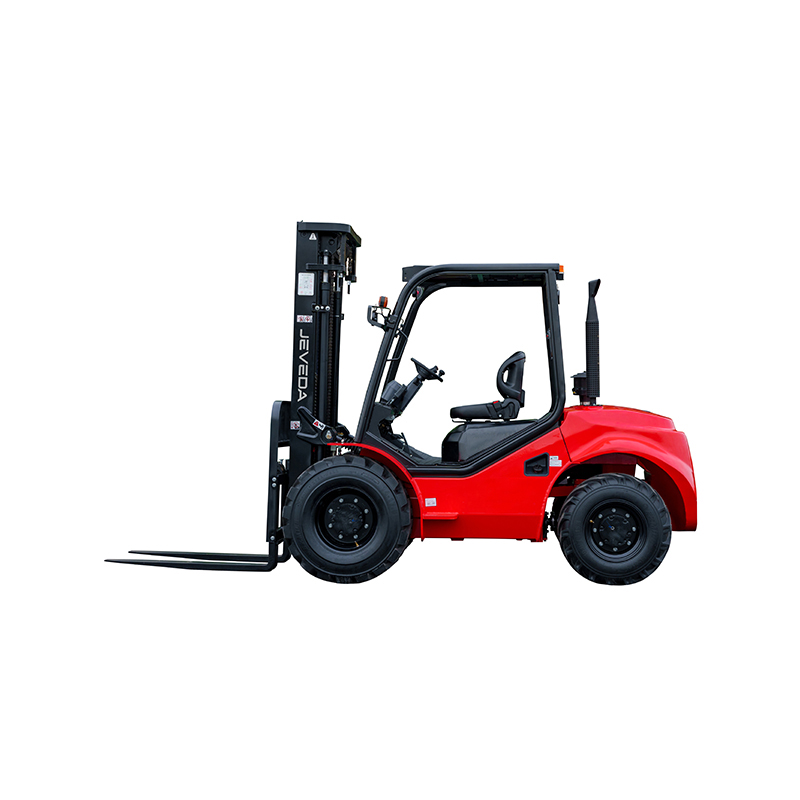

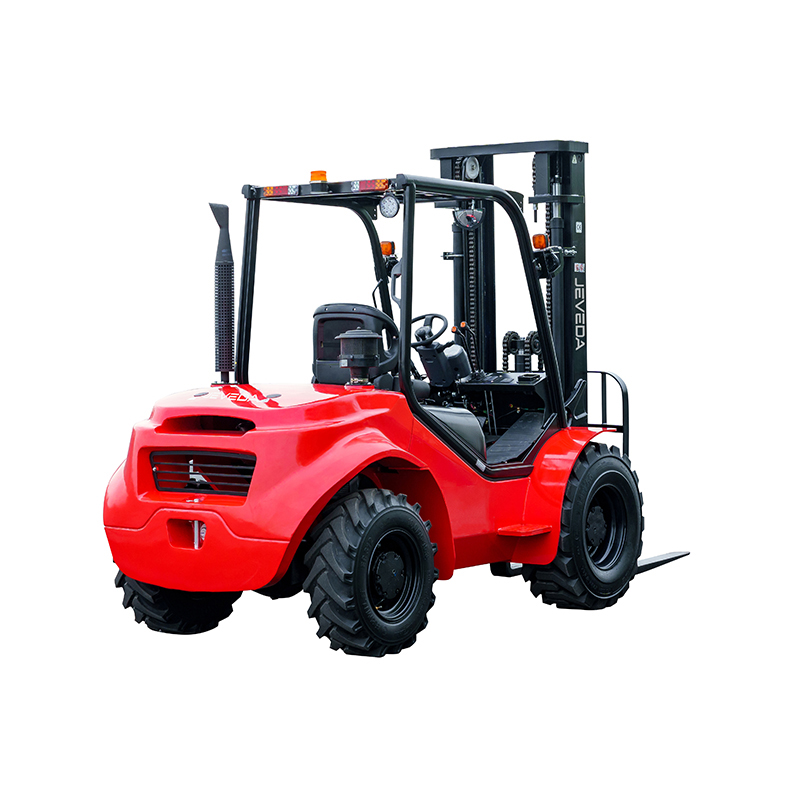

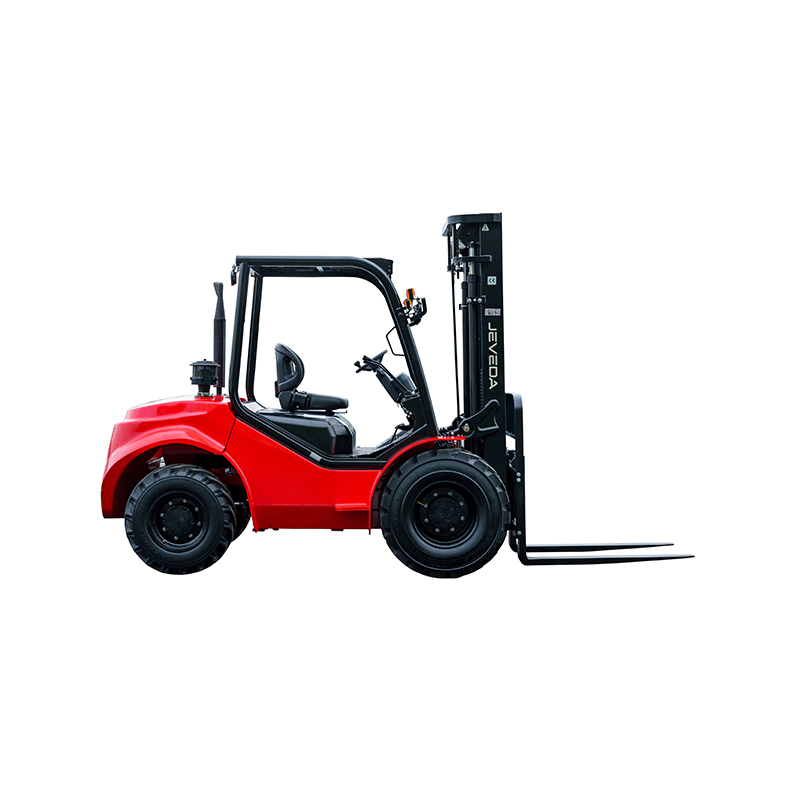

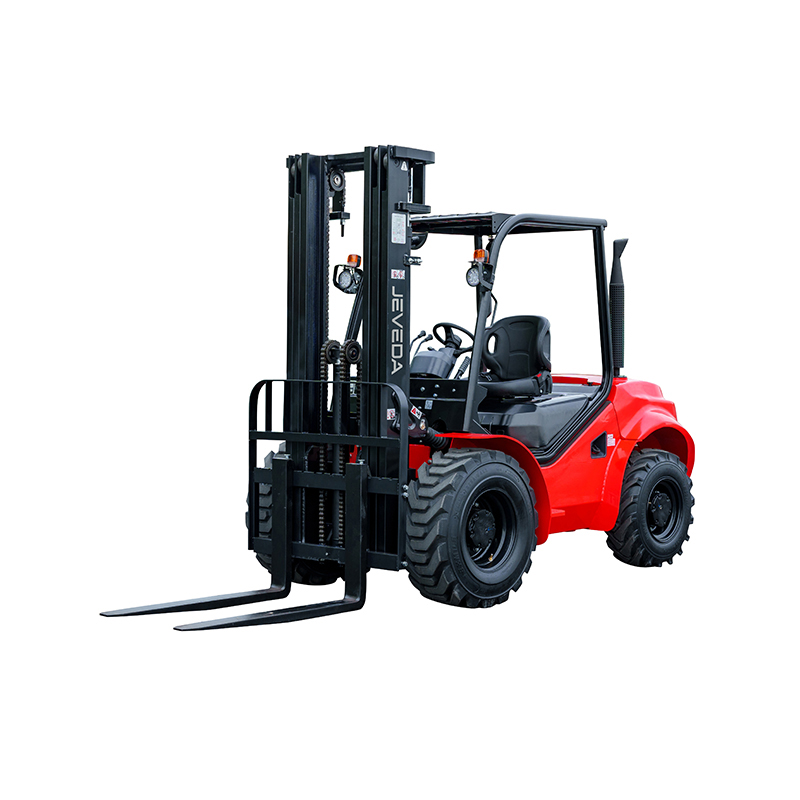

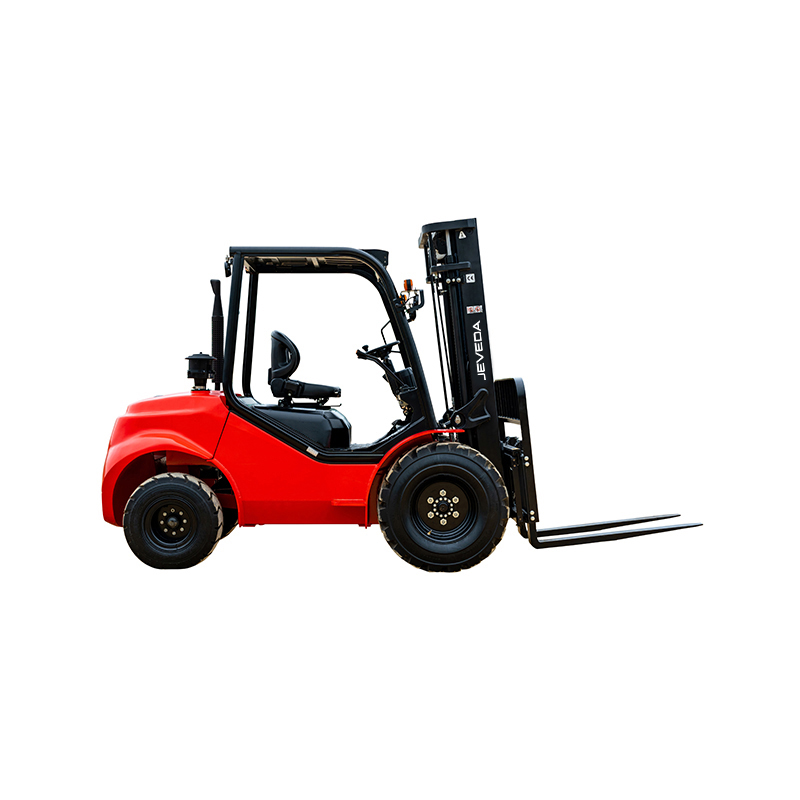

2.5吨‑3.5吨四轮驱动越野叉车-浙江杰伟达机械有限公司

总体
1	型号		FD25T-DNJM1	FD35T-DNJM1	FD25T-DNJE1	FD35T-DNJE1	FD25T-DNJS1	FD35T-DNJS1
2	动力类型		柴油
3	额定载重	额定载重（公斤）	2500	3500	2500	3500	2500	3500
4	载荷中心	载荷中心（毫米）	500
特性与尺寸
1	额定起升高度	额定起升高度（毫米）	3000
2	自由起升高度	自由起升高度（毫米）	160	165	160	165	160	165
3	货货叉尺寸（长x宽x厚）	毫米	107012245	107012250	107012550	107012550	107012245	107012550
4	门架倾角（前/后，度/度）	度	10°/12°
5	货叉前悬距（载荷中心至货叉面）	货叉前悬距（毫米）	585	605	585	605	585	605
6	后悬距	后悬距（毫米）	615
7	离地间隙（门架底部）	离地间隙（毫米）	275
8	货叉面长度（不含货叉）	总长(毫米)	3080	3100	3080	3100	3080	3100
9	总宽	宽度(毫米)	1600
10	门架下降高度	门架下降高度（毫米）	2215	2330	2215	2330	2215	2330
11	门架起升高度（含挡货架）	门架起升高度（毫米）	4122	4305	4122	4305	4122	4305
12	护顶架高度	护顶架高度（毫米）	2256	2276	2256	2276	2256	2276
13	转弯半径（外侧）	最小转弯半径(毫米)	3150
14	最小直角通道	最小直角通道（毫米）	4735	4750	4735	4750	4735	4750
性能
1	行驶速度（空载/满载）	公里/小时	17/18
2	起升速度（空载/满载）	毫米/秒	560/600	470/500	600/650	480/510	600/650	480/510
3	下降速度（满载/空载）	毫米/秒	空载≥300 满载≤600
4	最大牵引力（满载/空载）	千牛	38
5	最大爬坡度（满载）	%	50	45	50	45	50	45
底盘
1	轮胎类型（前/后）	毫米	12-16.5-12PR	14-17.5-14PR	12-16.5-12PR	14-17.5-14PR	12-16.5-12PR	14-17.5-14PR
2	轮胎（后轮）	毫米	10.0/75-15.3
3	前轮距	前轮距（毫米）	1250
4	后轮距	后轮距（毫米）	1190
5	轴距	轴距（毫米）	1880
重量
1	总重	公斤	4820	5450	4820	5450	4820	5450
2	前轴重量分配（满载）	公斤	6592	7764	6592	7764	6592	7764
3	后轴重量分配（满载）	公斤	728	1186	728	1186	728	1186
4	前轴重量分配（空载）	公斤	2165	2430	2165	2430	2165	2430
5	后轴重量分配（空载）	公斤	2655	3020	2655	3020	2655	3020
动力与传动
1	电池	伏/安时	12/90
2	发动机型号		S4S		4TNE98		D24（欧五/四阶段最终）
3	发动机品牌		三菱		洋马		现代
4	额定输出/转速	千瓦	35.3/2250		43/2300		48.2/2600
5	额定扭矩/转速	牛米	177/1700		177.6-196.3/1700		214/1600
6	气缸数		4
7	缸径×行程	毫米	94×120		98×110		90×94
8	排量	毫升	3.331		3.319		2.392
9	燃油箱容量	升	55
10	传动类型		液力
11	传动档位（前进/后退）		2/1
12	工作压力（属具）	兆帕	20
规格和特性如有变更，恕不另行通知.

门架类型	门架名称	最大起升高度（毫米）	载重量（公斤）		总体高度（毫米）						自由起升（毫米）				倾角（°）	重量（公斤）
					下降		起升				不含挡货架		含挡货架
					下降		不含挡货架		含挡货架		不含挡货架		含挡货架
宽视野门架确保视野.	M300	3000	2.5T	3.5T	2.5T	3.5T	2.5T	3.5T	2.5T	3.5T	2.5T	3.5T	2.5T	3.5T		2.5T	3.5T
	M300	3000	2500	3500	2235	2330	3675	3840	4130	4320	105	165	105	165	10°/12°	4820	5450
	M330	3300	2500	3500	2385	2480	3975	4140	4430	4620	105	165	105	165	10°/12°	4850	5480
	M350	3500	2500	3500	2485	2580	4175	4340	4630	4820	105	165	105	165	10°/12°	4870	5500
	M370	3700	2500	3500	2585	2680	4375	4540	4830	5020	105	165	105	165	10°/12°	4880	5510
	M400	4000	2500	3400	2785	2880	4675	4840	5130	5320	105	165	105	165	10°/12°	4920	5550
	M450	4500	2200	3100	3035	3130	5175	5340	5630	5820	105	165	105	165	10°/12°	5015	5645
三级全自由宽视野门架	TFM400	4000	2500	3400	2080	2210	4767	4845	5222	5232	1345	1394	890	1010	10°/12°	5095	5725
	TFM435	4350	2400	3000	2205	2335	5115	5205	5570	5590	1470	1519	1015	1135	10°/12°	5135	5765
	TFM470	4700	2100	2800	2320	2450	5455	5545	5910	5930	1585	1634	1130	1250	10°/12°	5170	5800
	TFM500	5000	1900	2600	2455	2585	5765	5855	6220	6240	1720	1769	1265	1385	6°/6°	5205	5835
	TFM550	5500	1500	2300	2620	2750	6265	6350	6720	6735	1885	1934	1430	1550	6°/6°	5250	5880
	TFM600	6000	1200	1900	2805	2935	6765	6855	7220	7240	2070	2119	1615	1735	6°/6°	5305	5935
带侧移器时，载重量减去200公斤
